ZYB增压燃油泵安装尺寸
供应商：泊头市泰邦泵阀制造有限公司
产 地：中国>河北>沧州>泊头市
ZYB增压燃油泵安装尺寸详细介绍
标签：ZYB增压燃油泵安装尺寸|煤焦油泵安装尺寸|焦油泵安装尺寸

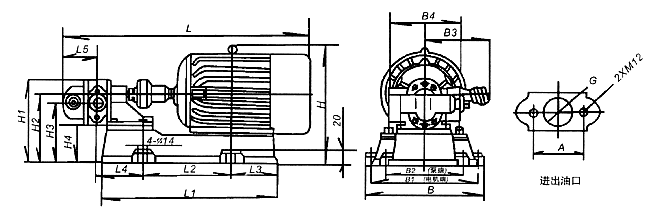

ZYB-18.3～ZYB-83.3外型、安装尺寸及重量
 |
型号 | L | L1 | L2 | L3 | L4 | L5 | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 | A | G | 重量 Weight(kg) |
ZYB-18.3 | 566 | 391 | 239 | 86 | 75 | 86 | 230 | 176 | 130 | 109 | 40 | 259 | 225 | 190 | 155 | 192 | 52 | G3/4" | 62.15 |
ZYB-33.3 | 618 | 416 | 256 | 86 | 82 | 93 | 285 | 186 | 140 | 119 | 50 | 279 | 245 | 190 | 180 | 192 | 52 | G3/4" | 66.8 |
ZYB-55 | 595 | 391 | 239 | 86 | 89.5 | 100.5 | 230 | 176 | 130 | 109 | 40 | 259 | 225 | 190 | 155 | 192 | 70 | G1" | 64.15 |
ZYB-83.3 | 652 | 416 | 256 | 94 | 102 | 113 | 285 | 186 | 140 | 119 | 50 | 279 | 245 | 190 | 180 | 192 | 78 | G11/2" | 70.15 |

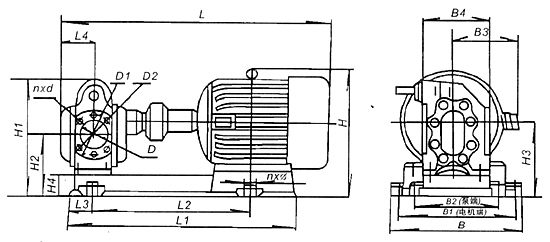

ZYB-200～ZYB-960外型、安装尺寸及重量
 |
型号 | L | L1 | L2 | L3 | L4 | n×φ | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 | D | D1 | D2 | n×d | 重量 Weight(kg) |
ZYB-200 | 709 | 577 | 419 | 58 | 90 | 4×φ16 | 355 | 314 | 168 | 202 | 50 | 326 | 290 | 240 | 190 | 214 | φ50 | φ110 | φ140 | 4×M12 | 135 |
ZYB-300 | 883 | 715 | 502 | 80 | 124 | 4×φ22 | 423 | 378 | 198 | 240 | 70 | 390 | 340 | 280 | 210 | 228 | φ70 | φ123 | φ155 | 6×M14 | 173 |
ZYB-483.3 | 972 | 795 | 565 | 890 | 124 | 4×φ22 | 465 | 378 | 198 | 240 | 70 | 450 | 400 | 290 | 255 | 228 | φ70 | φ123 | φ155 | 6×M14 | 213 |
ZYB-633 | 1074 | 901 | 629 | 100 | 145 | 4×φ22 | 500 | 455 | 258 | 275 | 70 | 450 | 400 | 285 | 255 | 280 | φ100 | φ158 | φ190 | 8×M14 | 274.5 |
ZYB-960 | 1099 | 900 | 635 | 100 | 145 | 4×φ22 | 525 | 455 | 283 | 275 | 70 | 470 | 420 | 285 | 285 | 280 | φ100 | φ158 | φ190 | 8×M14 | 304.5 |
ZYB1.5/2.0-7.5/2.0型泵外型、安装尺寸
 |
型号 | L | L1 | L2 | L3 | B1 | B2 | B3 | H | H1 | H2 | G | φD | 4-φd |
| ZYB-1.5/2.0 | 193.5 | 45 | 75 | 138.5 | 114 | 138 | 95 | 132 | 67.5 | 87 | G3/4" | 18 | 10 |
| ZYB-2.1/2.0 | 198.5 | 48 | 78 | 142.5 | 124 | 154 | 110 | 164.5 | 86 | 112 | G1" | 18 | 10 |
| ZYB-3/2.0 | 198.5 | 48 | 78 | 142.5 | 124 | 154 | 110 | 164.5 | 86 | 112 | G1" | 18 | 10 |
| ZYB-4.2/2.0 | 220 | 58 | 88 | 155 | 160 | 190 | 140 | 205 | 107.5 | 140 | G11/4" | 28 | 12 |
| ZYB-7.5/2.0 | 239 | 65 | 98 | 164.5 | 160 | 190 | 140 | 205 | 107.5 | 140 | G11/2" | 28 | 12 |
| ZYB-12/2.0 | 360 | 106 | 136 | 257 | 190 | 220 | 210 | 256 | 136 | 178 | G2" | 32 | 14 |

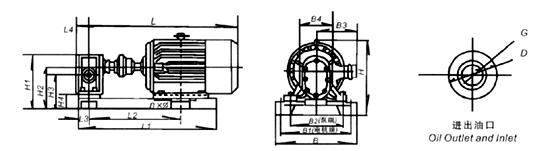

ZYB-1.5/2.0～ZYB-12/3.5外型、安装尺寸重量
 |
型号 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 | G | D | n×φ | 重量 |
ZYB-1.5/2.0 | 582 | 486 | 339 | 47.5 | 55 | 290 | 190 | 145 | 125.5 | 58 | 293 | 257 | 190 | 180 | 95 | G3/4" | φ36 | 4×φ18 | 56 |
ZYB-2.1/2.0 | 586 | 493 | 344 | 49 | 56 | 302 | 210 | 157 | 131 | 45 | 293 | 257 | 206 | 180 | 110 | G1" | φ50 | 4×φ18 | 63.5 |
ZYB-3/2.0 | 605 | 499 | 349 | 49 | 56 | 310 | 210 | 157 | 131 | 45 | 333 | 297 | 206 | 190 | 110 | G1" | φ50 | 4×φ18 | 77.5 |
ZYB-4.2/2.0 | 720 | 585 | 420 | 54 | 65 | 373 | 255 | 190 | 157.5 | 50 | 368 | 332 | 242 | 210 | 140 | G11/4" | φ70 | 4×φ18 | 121 |
ZYB-7.5/2.0 | 780 | 637 | 448 | 60 | 75 | 378 | 260 | 195 | 162.5 | 55 | 368 | 332 | 242 | 210 | 140 | G11/2" | φ70 | 4×φ18 | 136 |
ZYB-12/2.0 | 1020 | 862 | 616 | 78 | 103 | 468 | 321 | 243 | 201 | 65 | 416 | 380 | 272 | 255 | 210 | G2" | φ95 | 4×φ18 | 173 |
