2CY齿轮泵安装尺寸
供应商：泊头市泰邦泵阀制造有限公司
产 地：中国>河北>沧州>泊头市
2CY齿轮泵安装尺寸详细介绍
标签：2CY齿轮泵安装尺寸|2CY齿轮油泵安装尺寸|KCB齿轮泵
2CY型齿轮泵外形及安装尺寸
※ 性能曲线图
|
各型2CY齿轮泵的性能参数，是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5～8×10-5m2/s(10～80cSt)范围内，超出这个范围则根据用户提出的性能参数要求另行确定。 |
|
※ 工作范围图
|
2CY型泵外型、安装尺寸
|
|
型号 |
L |
L1
|
L2
|
L3 | B1 | B2 | B3 | H |
H1
|
H2
|
G | φD | 4-φd |
| 2CY-1.08/2.5 | 193.5 | 45 | 75 | 138.5 | 114 | 138 | 95 | 132 | 67.5 | 87 | G3/4" | 18 | 10 |
| 2CY-2.1/2.5 | 198.5 | 48 | 78 | 142.5 | 124 | 154 | 110 | 164.5 | 86 | 112 | G1" | 18 | 10 |
| 2CY-3/2.5 | 198.5 | 48 | 78 | 142.5 | 124 | 154 | 110 | 164.5 | 86 | 112 | G1" | 18 | 10 |
| 2CY-4.2/2.5 | 220 | 58 | 88 | 155 | 160 | 190 | 140 | 205 | 107.5 | 140 | G11/4" | 28 | 12 |
| 2CY-7.5/2.5 | 239 | 65 | 98 | 164.5 | 160 | 190 | 140 | 205 | 107.5 | 140 | G1 1 /2" | 28 | 12 |
| 2CY-12/2.5 | 360 | 106 | 136 | 257 | 190 | 220 | 210 | 256 | 136 | 178 | G2" | 32 | 14 |

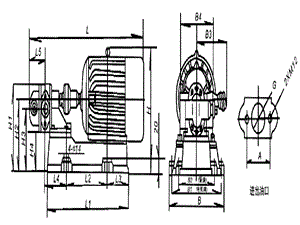

2CY-1.08～2CY-12/12.5外型、安装尺寸重量
 |
型号 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 | G | D | n×φ | 重量 |
2CY-1.08/2.5 | 582 | 486 | 339 | 47.5 | 55 | 290 | 190 | 145 | 125.5 | 58 | 293 | 257 | 190 | 180 | 95 | G3/4" | φ36 | 4×φ18 | 56 |
2CY-2.1/2.5 | 586 | 493 | 344 | 49 | 56 | 302 | 210 | 157 | 131 | 45 | 293 | 257 | 206 | 180 | 110 | G1" | φ50 | 4×φ18 | 63.5 |
2CY-3/2.5 | 605 | 499 | 349 | 49 | 56 | 310 | 210 | 157 | 131 | 45 | 333 | 297 | 206 | 190 | 110 | G1" | φ50 | 4×φ18 | 77.5 |
2CY-4.2/2.5 | 720 | 585 | 420 | 54 | 65 | 373 | 255 | 190 | 157.5 | 50 | 368 | 332 | 242 | 210 | 140 | G11/4" | φ70 | 4×φ18 | 121 |
2CY-7.5/2.5 | 780 | 637 | 448 | 60 | 75 | 378 | 260 | 195 | 162.5 | 55 | 368 | 332 | 242 | 210 | 140 | G11/2" | φ70 | 4×φ18 | 136 |
2CY-12/2.5 | 1020 | 862 | 616 | 78 | 103 | 468 | 321 | 243 | 201 | 65 | 416 | 380 | 272 | 255 | 210 | G2" | φ95 | 4×φ18 | 173 |
浏览更多关于KCB不锈钢齿轮泵定做 KCB系列不锈钢齿轮泵 2CY齿轮油泵 2CY不锈钢齿轮油泵 的内容
与2CY齿轮泵安装尺寸 相关的产品
2CY齿轮油泵适用于输送不含固体颗粒和纤维，无腐蚀性，2CY系列齿轮泵用于温度不高于120℃，粘度为5×10-6～1.5×10-3m2/s（5-1500cSt)的润滑油或性质类似润滑油的其他液体以及用于液压转动系统。
我厂的KCB不锈钢齿轮泵坚持走引进吸收与自主开发相结合的技术道路,不锈钢齿轮泵、不锈钢油泵适用于输送不含固体颗粒和纤维，或有腐蚀性的高温液体。坚硬的质量,可靠的产品,赢得广大客户的信耐和好评！
2CY系列齿轮油泵是我国的传统产品，产品结构简单，价格实惠，深受用户的喜爱。2CY齿轮泵应用范围：适用于温度不高于120℃，在输油系统中可用作传输，增压泵；在燃油系统中可用作输送、加压、喷射的燃油泵。
