沥青

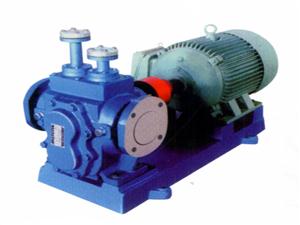

保温泵材质为全铸钢
一、用途
保温泵适用于输送介质温度350℃,粘度不大于40mm2/s,不含固体颗粒的沥青、石腊等各类在常温下有凝固性以及高寒地区室外安装和工艺过程中要求保温的场合。可通入导热油、热水、蒸气等对输送介质进行加热和保温。
二、工作原理
沥青保温泵的泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合将泵内的整个工作腔分成两个独立部分,A为吸油腔,B为排油腔。泵运转时,主动齿轮带动被动齿轮旋转,当齿轮从啮合到脱开时,在吸入侧(A)就形成局部直空,液体在大气压的作用下被吸入泵内,被吸入泵的液体充满齿轮的各个齿谷而被带到排油侧(B),齿轮进入啮合时液体被挤出,形成高压液体经泵的排出口排出泵外。当齿轮不断地旋转,A、B两侧就不断的吸油和排油。
三、
沥青保温泵的结构
1)
沥青保温泵主要有泵体、保温夹层、齿轮、前后盖以及轴端密封装置等主要零部件组成。泵体和保温夹层等与高温介质接触部分的零部件材料均采用Ⅱ类,即:铸造碳素结构制造。齿轮、轴承套、主被动轴等均采用碳素结构钢并经热处理具有较高的强度和耐磨性能。
2)
沥青保温泵的轴端密封采用多级回流式耐高温填料密封,密封性能可靠。
3)
沥青保温泵的进出油口和加热管进出油口,均采用标准法兰连接(GB/T9116-2000).4)
沥青保温泵与电动机采用弹性联轴器连接,安装在铸铁底盘上。
四、保温
沥青泵的特点
1)
沥青保温泵结构简单紧凑、安装使用方便。
2) 具有良好的自吸性能,每次开泵前不须加入液体,使用特别方便。
3) 加热管采用标准法兰连接,密封面连接方便,密封可靠。
4) 保温沥青泵的高温介质过流部位均采用Q235铸造碳素结构钢制造,并经压力试验,因此泵具有良好的热态适应性,工作可靠。五、保温沥青泵注意事项
1)
沥青保温泵安装后初次开机应检查以下项目:
① 进出管道上的阀门是否开启;
② 泵的转向是否正确(从电动机方面看泵为顺时针方向)(80、100RCB为逆时针旋转);
③ 注意泵的出口压力表值是否在所规定的技术规范内;
④ 注意泵的运动中有无不正常的噪音或过热现象。
2) 沥青温泵的密封如出现泄漏,请均匀微量压紧密封压盖上的螺栓或螺母,但务必注意不要调的过紧以免剧烈发热,降低泵轴和密封圈的使用奉命。
3)
沥青保温泵输送介质粘度偏高时会产行振动、噪音和间断声,应及时对介质进行加热降低粘度,否则会对泵的轴承造成损坏。
4)
沥青保温泵停机后,首先切断电源,然后关闭排出管道上的阀门,避免造成泵倒转。
型号 | 口径mm | 流量 | 工作压力 Mpa | 吸入压力Mpa | 转速r/min | 电动机 |
L/min | m3/h | 功率KW | 机座号 |
25BWCB-33/0.6 | 25 | 33 | 2 | 0.6 | -0.03 | 1000 | 1.5 | Y100L-6 |
25BWCB-50/0.6 | 25 | 50 | 3 | 0.6 | -0.03 | 1500 | 2.2 | Y100L-4 |
40BWCB-80/0.6 | 40 | 80 | 4.8 | 0.6 | -0.03 | 1000 | 4.0 | 132M-6 |
40BWCB-125/0.6 | 40 | 125 | 7.5 | 0.6 | -0.03 | 1500 | 5.5 | 132S-4 |
50BWCB-125/0.6 | 50 | 125 | 7.5 | 0.6 | -0.03 | 1000 | 4.0 | 132M-6 |
50BWCB-200/0.6 | 50 | 200 | 12 | 0.6 | -0.03 | 1500 | 5.5 | 132S-4 |
80BWCB-300/0.6 | 80 | 300 | 18 | 0.6 | -0.03 | 1000 | 7.5 | 160M-6 |
80BWCB-300/0.4 | 80 | 300 | 18 | 0.4 | -0.03 | 1000 | 5.5 | 132M-6 |
80BWCB-480/0.4 | 80 | 480 | 29 | 0.4 | -0.03 | 1500 | 7.5 | 132M-4 |
80BWCB-480/0.6 | 80 | 480 | 29 | 0.6 | -0.03 | 1500 | 11 | 160M-4 |
100BWCB-630/0.4 | 100 | 630 | 38 | 0.4 | -0.03 | 1000 | 15 | 180L-6 |
100BWCB-960/0.4 | 100 | 960 | 58 | 0.4 | -0.03 | 1500 | 22 | 180L-4 |
