3GS卧式双吸三螺杆泵-3G三螺杆泵-三螺杆泵

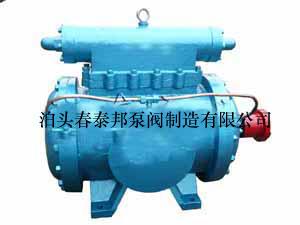

3GS卧式双吸三螺杆泵

3GS卧式双吸三螺杆泵可以输送润滑油,输送燃油,输送各种油类及高分子聚合物,用于输送黏稠液体。输送高粘度介质:根据泵的大小不同可以输送粘度从厘泊的介质。
供应商:泊头市泰邦泵阀制造有限公司
产   地:中国>河北>沧州>泊头市
电话:400-766-7058
手机:15231785663 15231737113

3GS卧式双吸三螺杆泵详细介绍

标签:3GS卧式双吸三螺杆泵|3G三螺杆泵|三螺杆泵

 ●3GS卧式双吸三螺杆泵特点:
    3G三螺杆泵(螺杆输油泵)包括3G 通用型,3GC船用型及特殊型。3G三螺杆泵是转子式容积泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合,得以在泵的进出口之间 形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口,并使所输 液体逐级升压,从而形成一个连续、平稳、轴向移动的压力液体。
   ●3G三螺杆泵(螺杆输油泵)适用介质及性能范围:
   3G三螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2~100°E(3.0~760cst),高粘度液体亦可通过加温降粘后输送。 流量范围0.2~590m3/h,工作压力高100bar,温度高150℃。
  ●3G三螺杆泵(螺杆输油泵)结构:
  1、结构简单:具有多种结构形式,一般小流量0.2~6.5m3/h,泵的泵体和衬套合为一体(统称泵体),轴封为机械密封。
  中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填料密封两种。
  3G船用泵的安装形式有卧式和立式两种,原动机为交、直流船用电动机。
  2、寿命长:3G三螺杆泵的主动螺杆由电动机驱动,主、从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主、从杆之间、螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命比较长性。
  3、所输液体在3G三螺杆泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小。
  4、3G三螺杆泵具有高吸入能力。
  5、为保证3G三螺杆泵、电机及管路系统,中等流量以上的螺杆泵均带有保护阀,当压力超过保护阀的设定压力时,高压油将回流至泵的进油口。
  ●3G三螺杆泵系列说明

系列特征
系列代号
结构形式
适用范围
性能范围
流量
高工作压力
滑油系列
3G 3GC
卧式单吸
20~150cst 润滑油类及润滑性液体
0.3-94(m3/h)
60(bar)
3GS 3GCS
卧式双吸
80-590
16
3GCG
立(悬挂)式单吸
10-96
8
2GCL
立式柱脚型单吸
4--96
8
3GCLS
立式柱脚型双吸
88-306
8
燃油系列
3Gr 3GCr
卧式单吸
3~365cst 轻重质燃油类
0.3-94
60①
25②
3GSr 3GCSr
卧式双吸
80-590
16
高粘油系列
3GN
卧式单吸
365~760cst 高粘度油类
1.0-40
25



   ●3G三螺杆泵材料代码



材料组合代码
泵体
衬套
使用范围
W1
HT200
稀土铜钼球铁
可低压输送润滑性较差,粘度适当的液体,如燃油等。
W2
HT200
ZL109
可低压输送润滑性好,粘度适当的液体,如润滑油等。
W3
QT450-10
ZL109
用于特殊场合(如船用泵)低压输送润滑性较好,粘度适当的液体,如润滑油等。
W4
QT450-10
稀土铜钼球铁
用于特殊场合(如船用泵)低压输送润滑性较差,粘度适当的液体,如燃油等。
W21
HT200
ZCuSn5Pb5Zn5
可在较高压力下输送润滑性较差,粘度较低的液体,如重油、燃油等。
W23
QT450-10
ZCuSn5Pb5Zn5
用于特殊场合(如船用泵) 有较高压力下输送润滑性较差,粘度较低的液体,如重油、燃油等。
